로크웰[HR-530]_세라믹 코팅업체(반도체)
어드밴스드 로크웰 경도계 HR-530
로크웰 경도계(경도시험기) HR-530 모델 설치 후기 입니다.
제품 정보
시험 스케일 : 모든 로크웰 및 수퍼피셜 로크웰
미소 브리넬, 압입 브리넬
하중 방식 : 모터를 이용한 지렛대 하중방식(하중추X)
특징 : 쉬운 터치 디스플레이와 간편한 조작으로 여러가지 스케일의 시험 가능

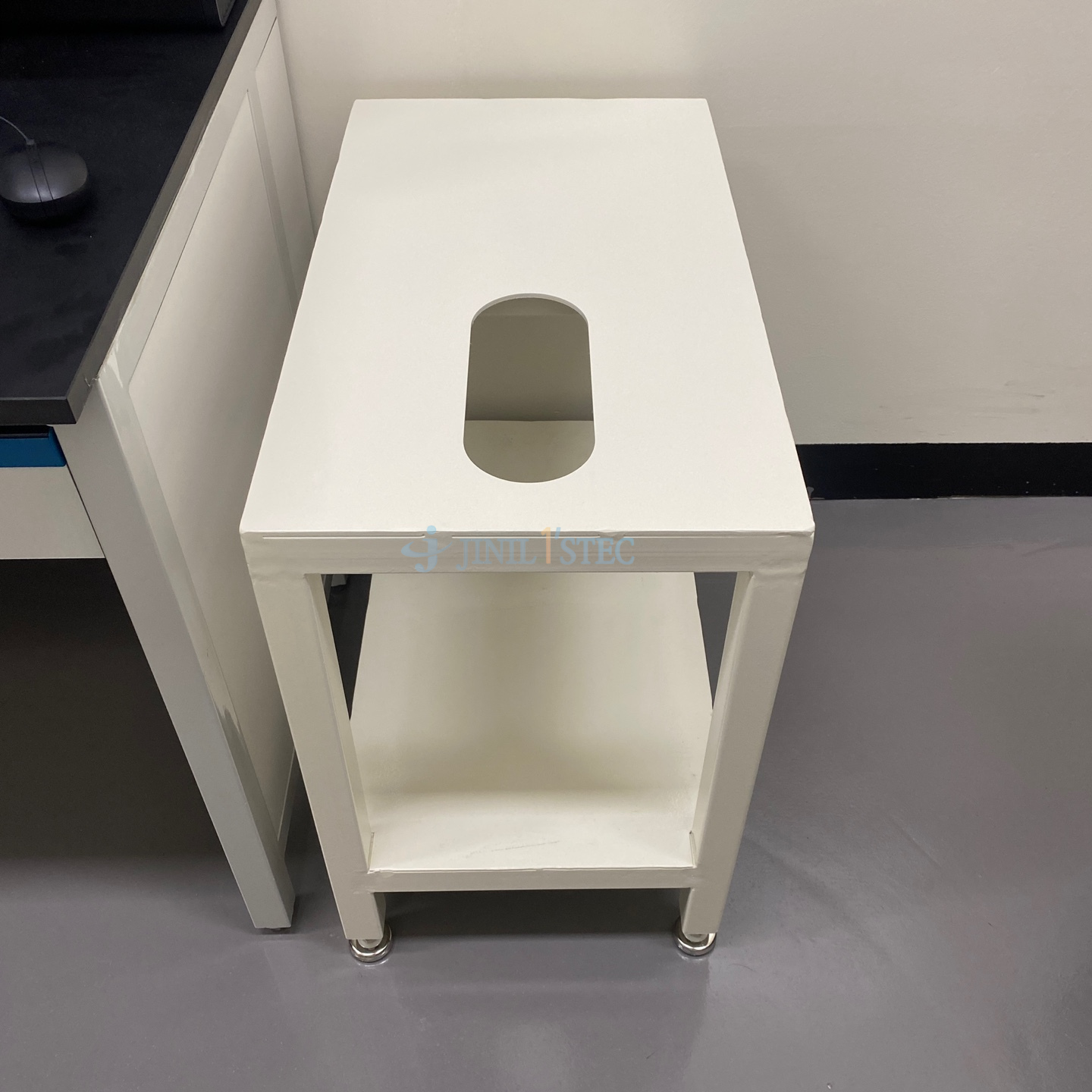

로크웰 경도계 전용 테이블 입니다.
높이가 높은 시료를 시험하는 경우, 위치확보를 위해 스테이지 축이 아래 방향으로 튀어 나오게 됩니다.
해당 스테이지 축의 위치확보를 위하여, 위와 같은 모양의 전용 테이블을 사용합니다.
기존의 대부분 로크웰 경도계 모델들은 위 사진과 같이 스테이지 축을 위한 전용 테이블을 사용하였습니다.

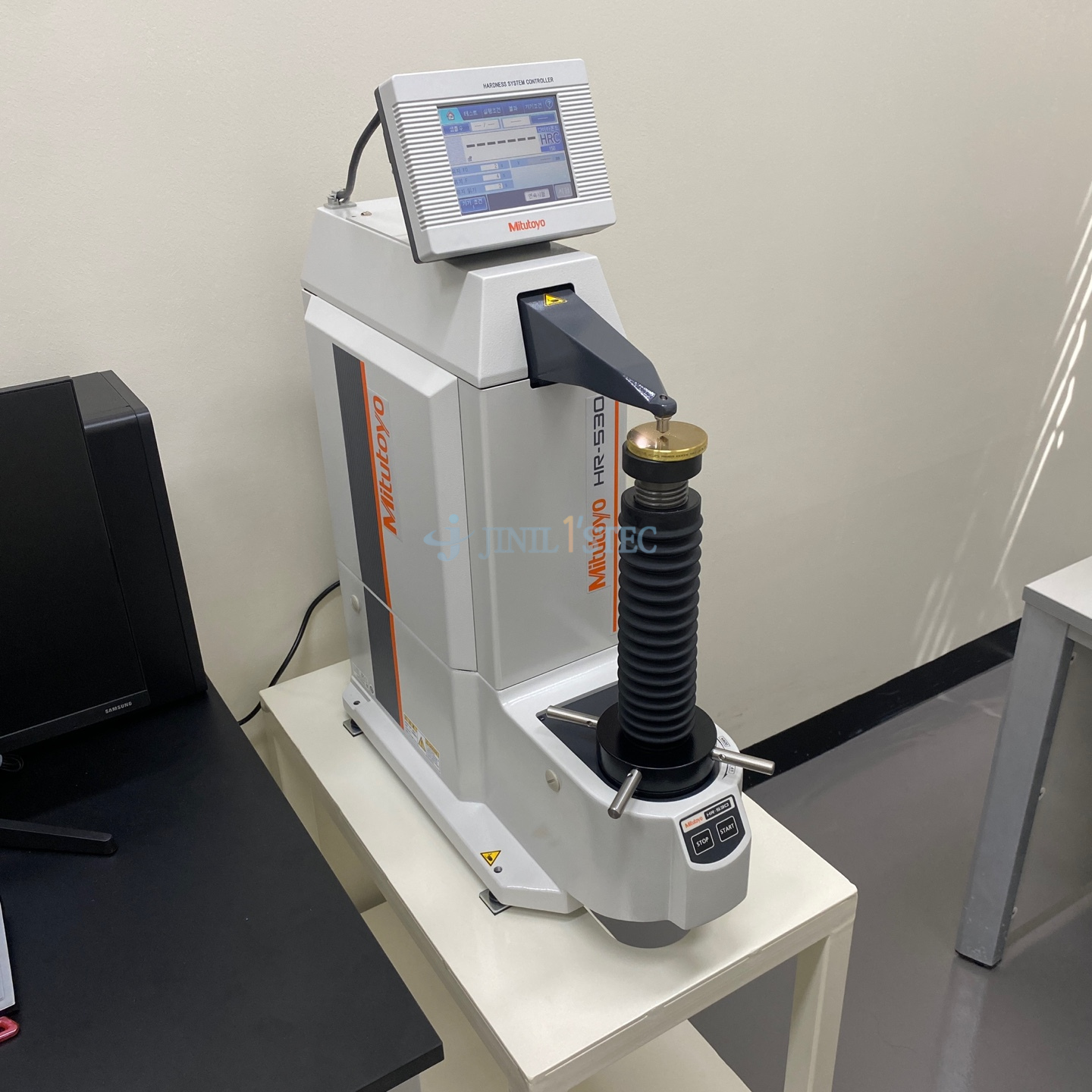

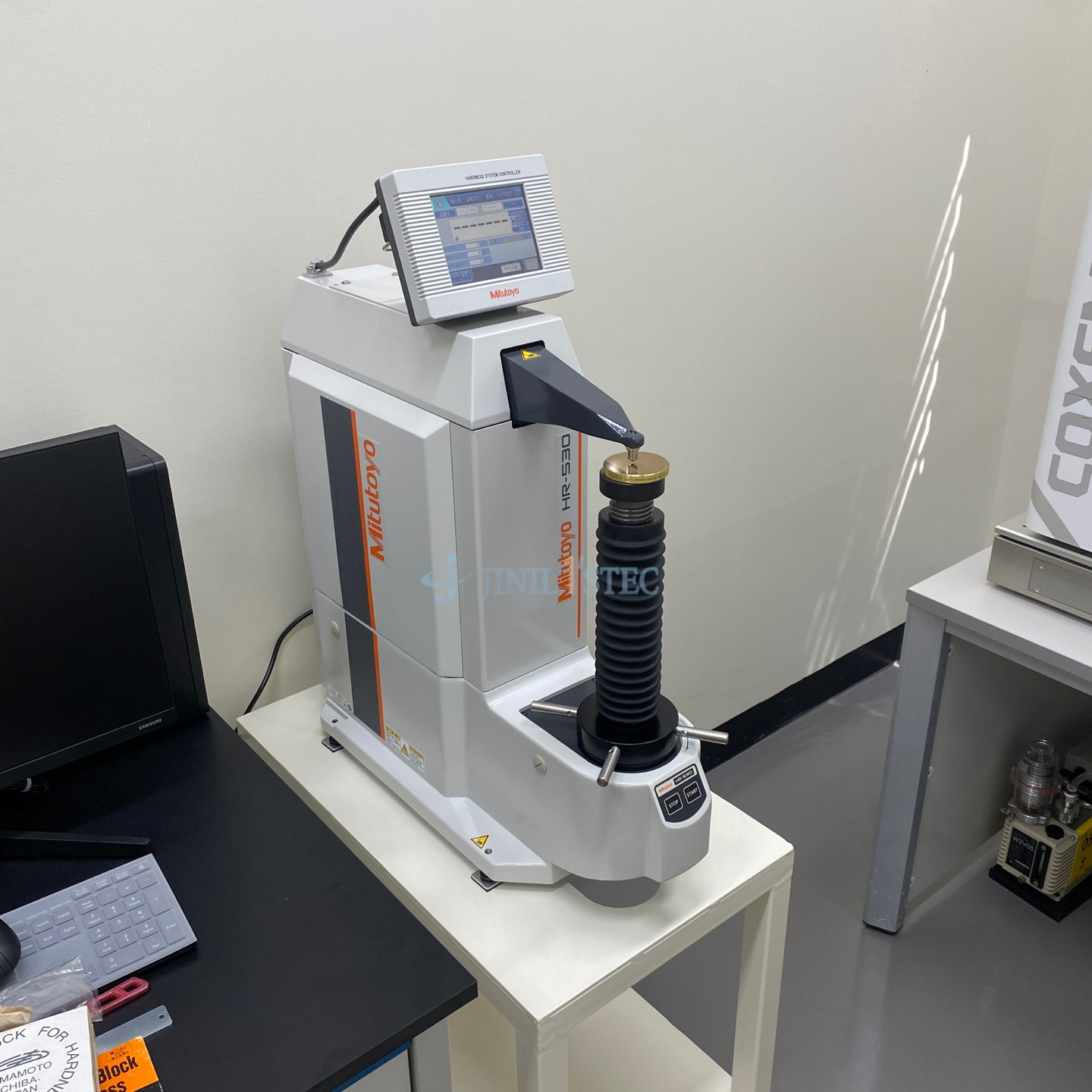

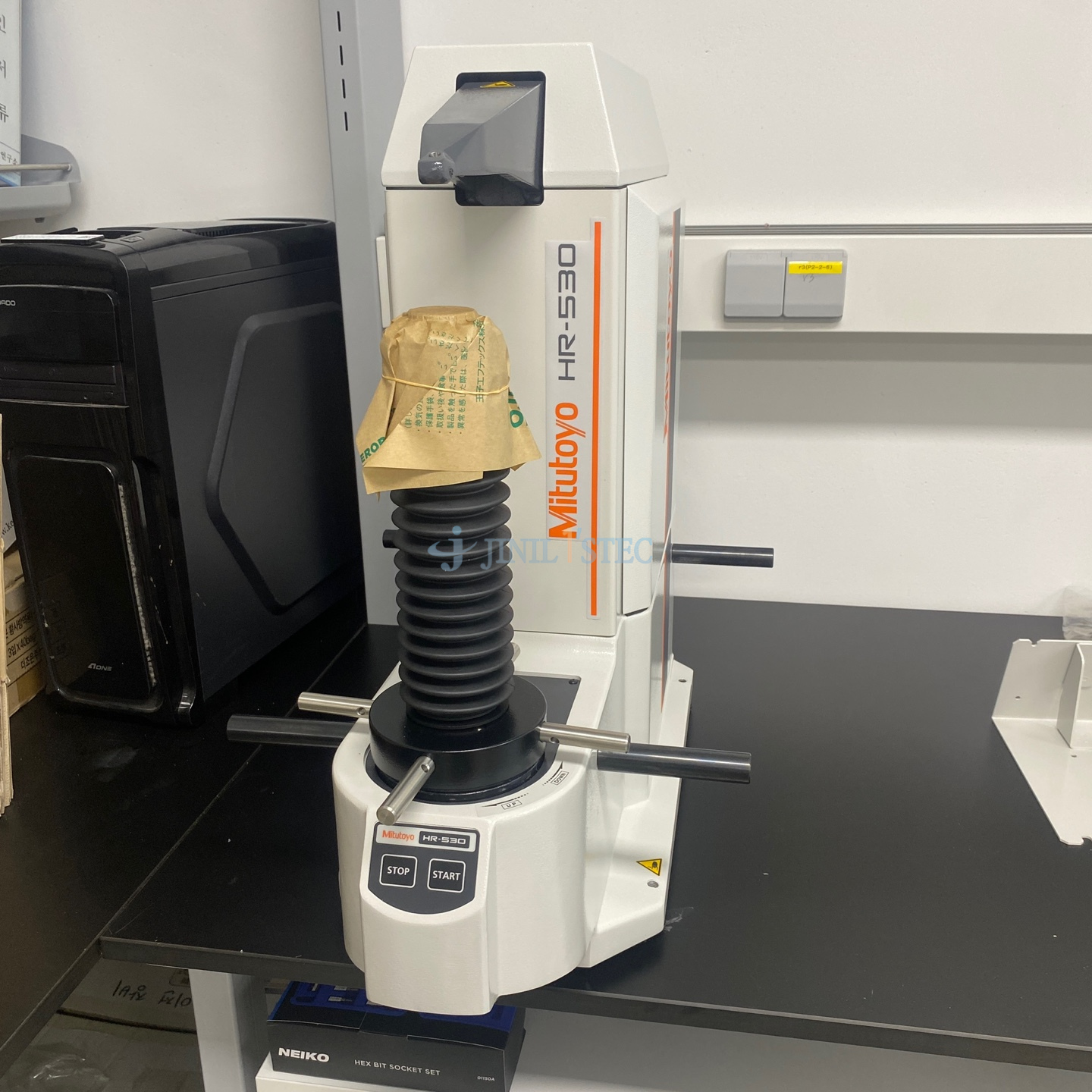

하지만 HR-530은 일반 실험 테이블 끝단에 걸쳐 설치 할 수 있도록,
후면부 무게중식으로 설계되어 있습니다.
따라서 불필요한 추가 테이블 구매를 생략 할 수 있습니다.

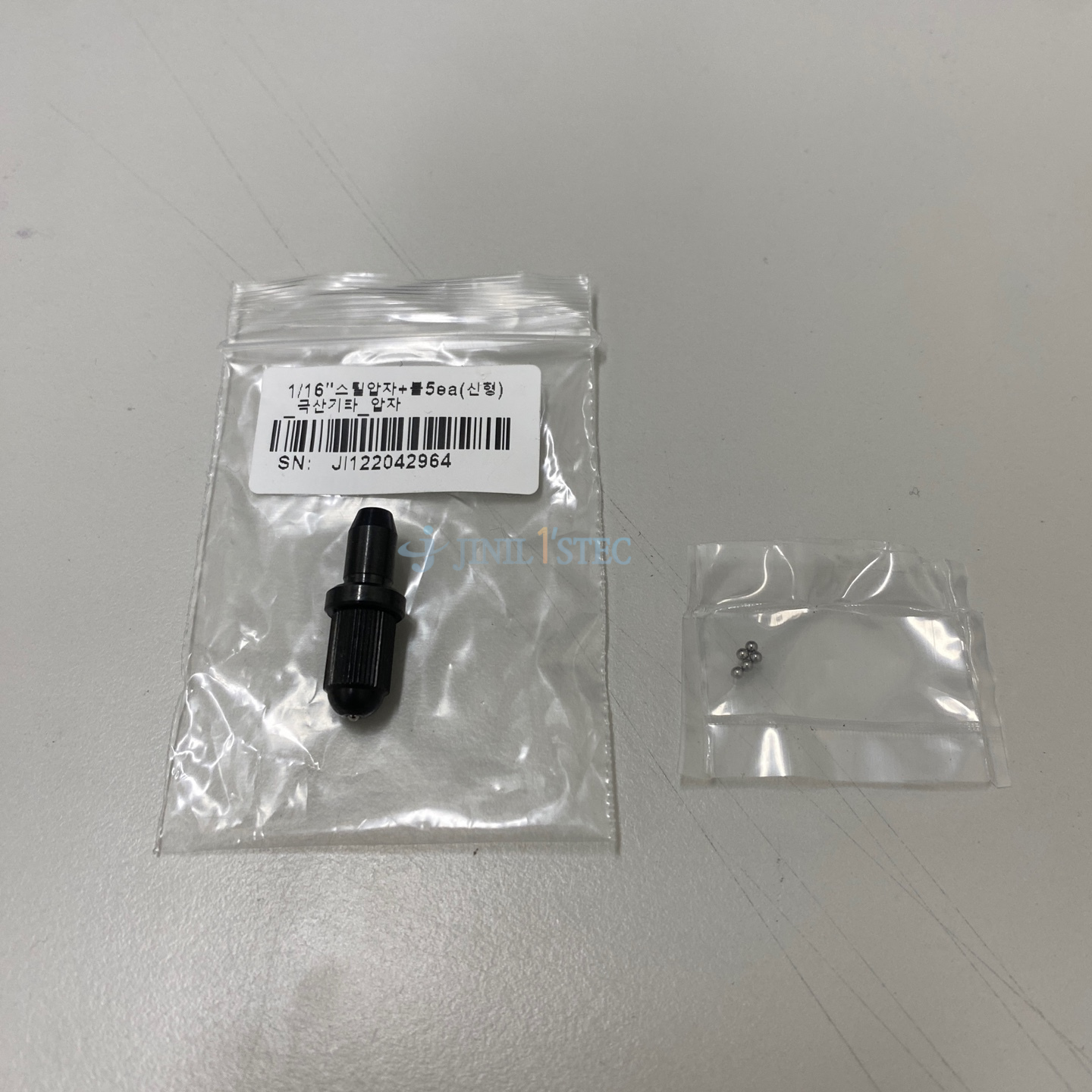

기본적으로 공급드리는 압자는
가장 수요 많은 로크웰 시험 스케일인
HRB용 1/16" 볼 압자(좌)와

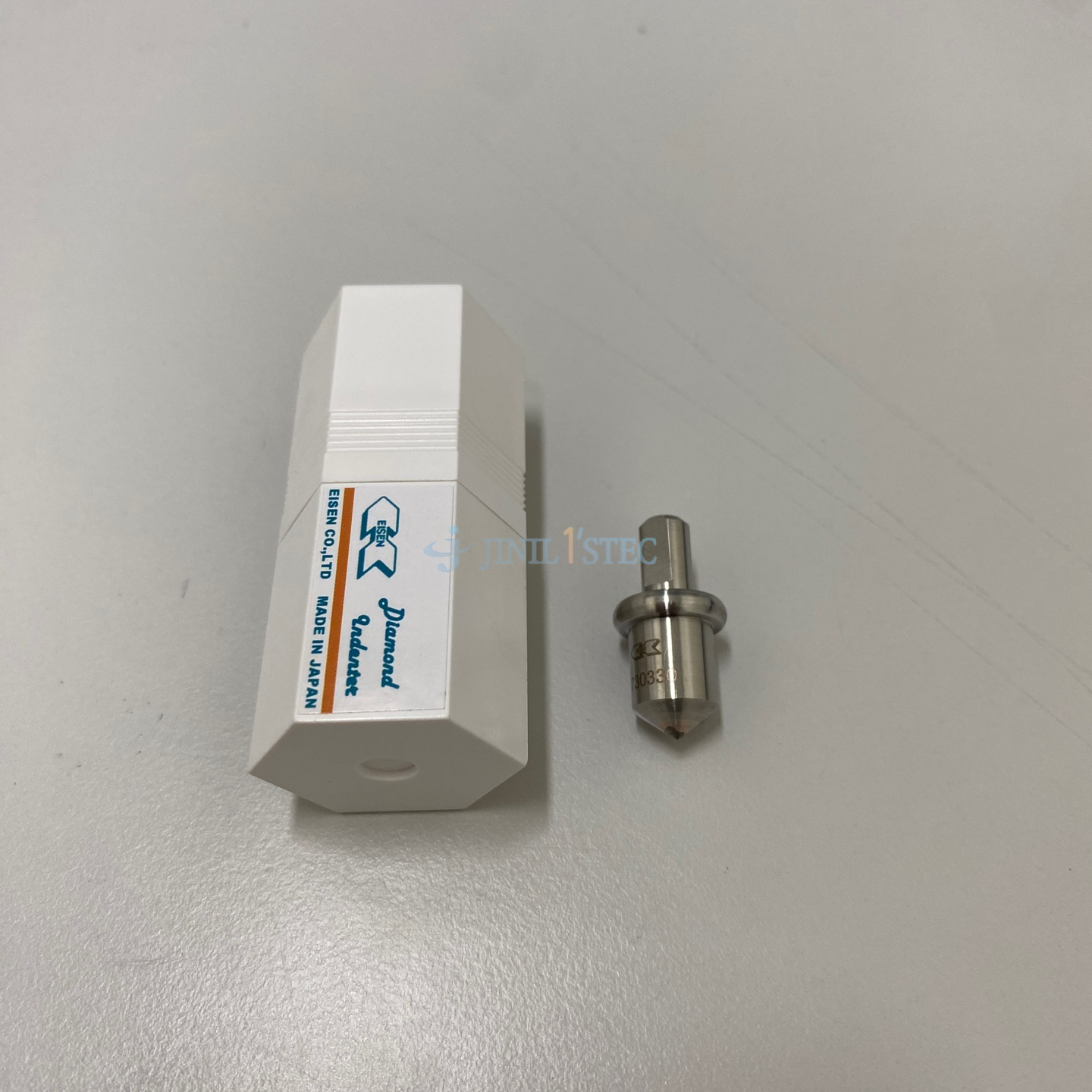

HRC용 다이아몬드 압자(우) 입니다.
이외의 시험스케일 시험이 필요하신 경우,
해당 압자에 맞도록 구성을 변경 하실 수 있습니다.

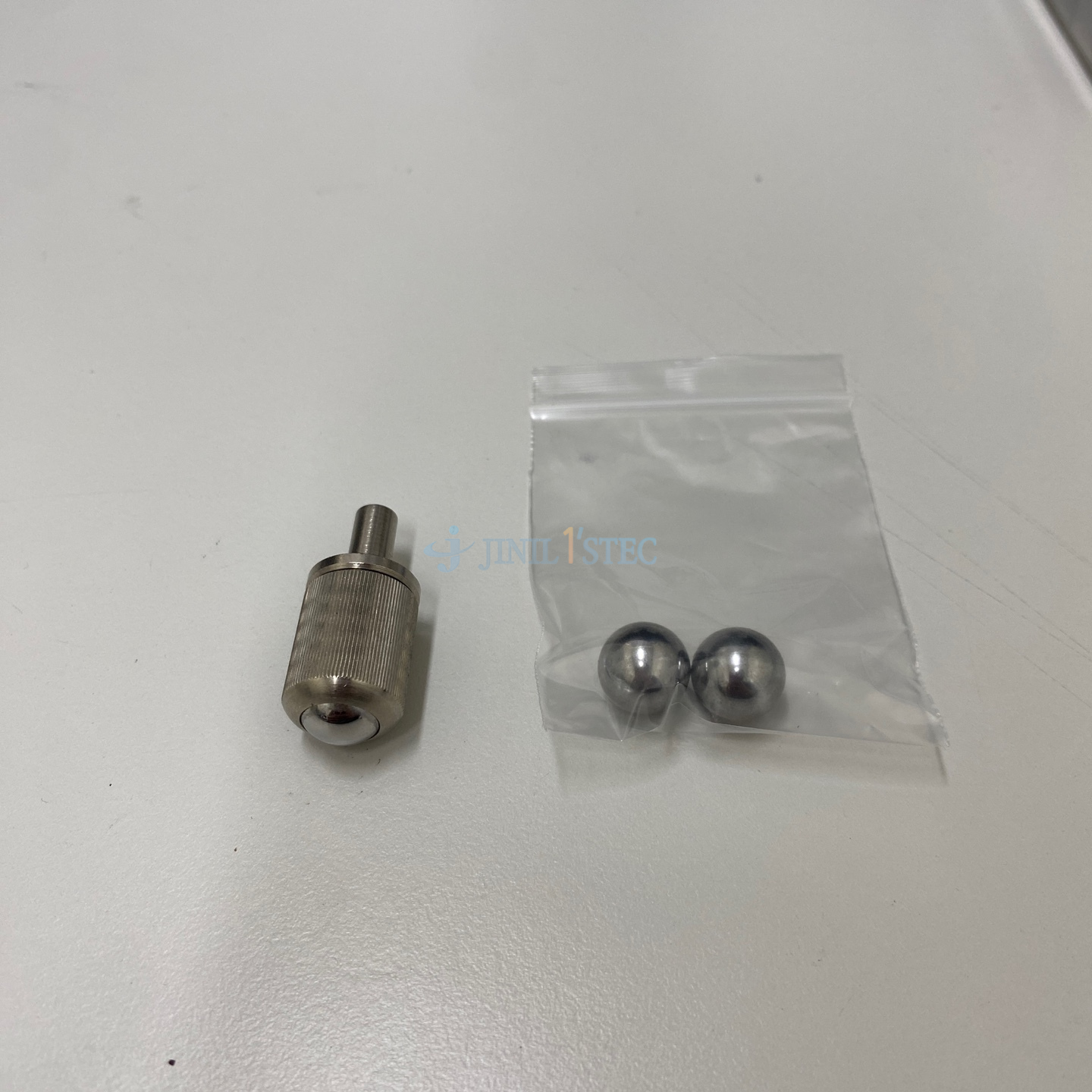

이번 고객의 경우 HRR 시험을 필요로 하셔서
HRR 시험용 1/2" 볼 압자가 추가구성으로 제공되었습니다.

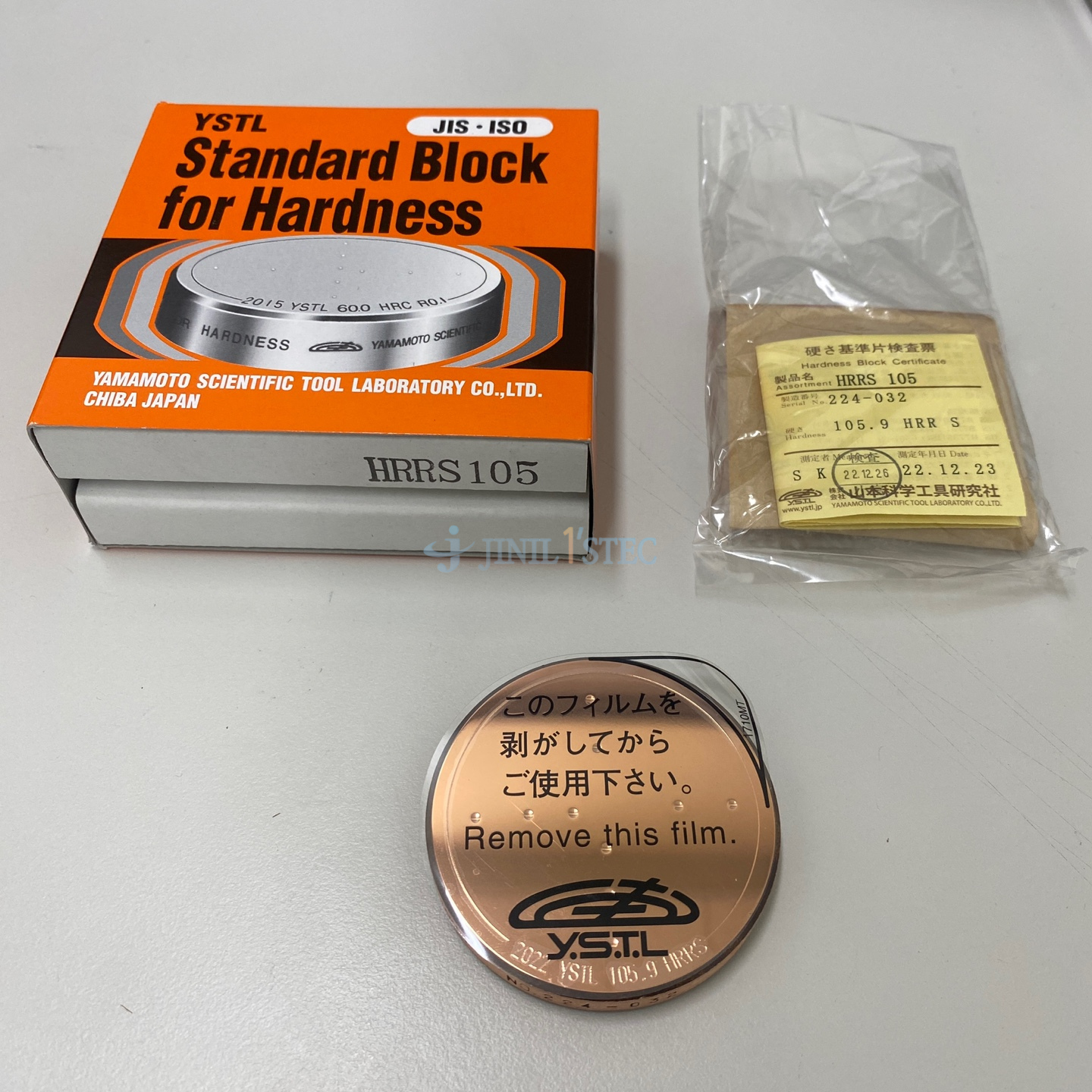

경도 시험에서 필수요소인 경도기준편(표준시편) 입니다.
경도기준편 시험으로 장비와 악세서리의 이상유무를 점검 할 수 있습니다.
경도기준편의 경우, 시험 및 측정 할 주요 제품과 가장 유사한 경도값의 시편으로 점검하시는것을 권장드립니다.

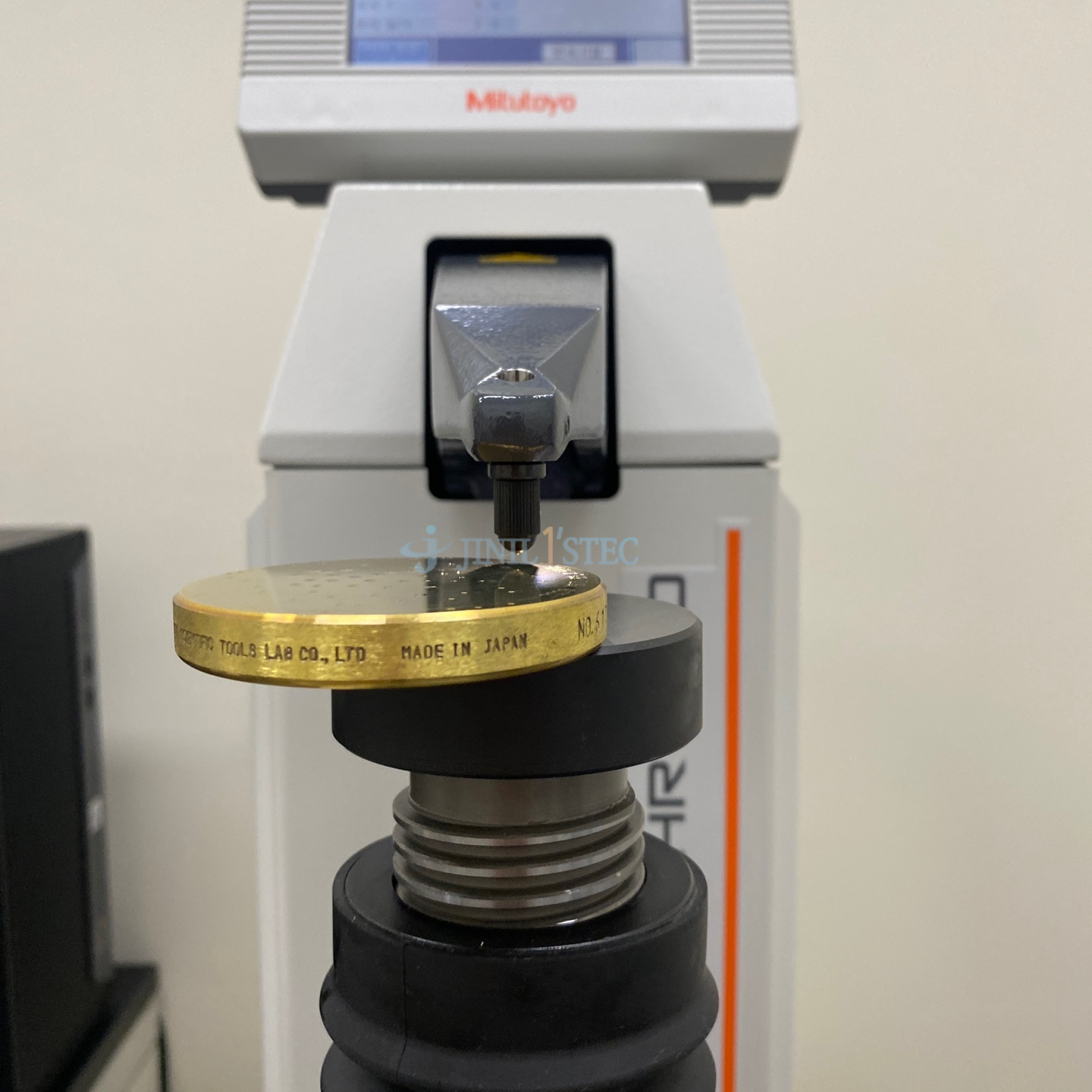

스테이지 업다운 핸들을 조작하여, 압자까지 접근하여 시험을 시작합니다.
압자와 시료가 접촉하여 시험 초하중에 근접하였을 때, 오토브레이킹이 시작되며, 본하중 시험이 시작됩니다.
시험 과정은 정말 간단하게 초하중까지(오토브레이크가 잡힐 때 까지)
업다운 핸들을 돌려주시는것이 시험과정의 끝 입니다.
간단하고 편리한 터치패널과 시험방식을 가진 HR-530으로 다양한 스케일의 경도시험을 실현 할 수 있습니다.
